Przekładnik prądowy z dzielonym rdzeniem SCT019s

68,88

Przekładnik prądowy z dzielonym rdzeniem SCT019S stanowi niezbędne wyposażenie systemu OPTI-ENER 2.0 dla dokonywania pomiarów napięcia i natężenia prądu bezpośrednio na przyłączach elektrycznych inwertera i fazach wewnętrznej instalacji elektrycznej w budynku.

Nr kat. HVASP300UA
SKU: HVASP300UA Tag:

Opis

Zastosowanie przekładników prądowych SCT019s:

  • Dla układów pomiarowych napięcia i natężenia prądu: maksymalnie do 300 A (moc mierzona do 69 kW dla 1 fazy);
  • W przypadku instalacji 3-fazowej maksymalna moc przyłączeniowa budynku: ok. 69 x 3 = 207 kW;
  • Wymagane zastosowanie 4 przekładników w przypadku inwertera 3-fazowego i instalacji elektrycznej 3-fazowej

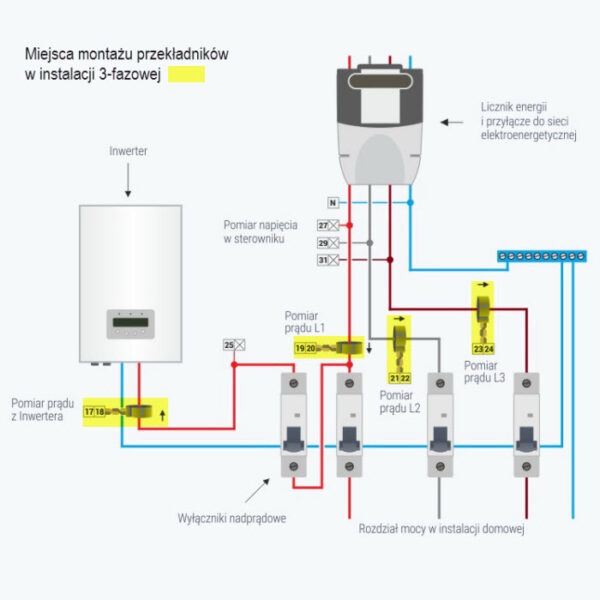

Dobór i zabudowa przekładników prądowych w instalacji elektrycznej z inwerterem (falownikiem) instalacji fotowoltaicznej

Liczba przekładników niezbędnych do zastosowania jest zależna od liczby faz w wewnętrznej instalacji elektrycznej. Przekładniki prądowe należy zainstalować zgodnie z ich przeznaczeniem i schematem wg instrukcji montażu i uruchomienia systemu OPTI-ENER.



  Karta produktu – przekładnik prądowy SCT019S
