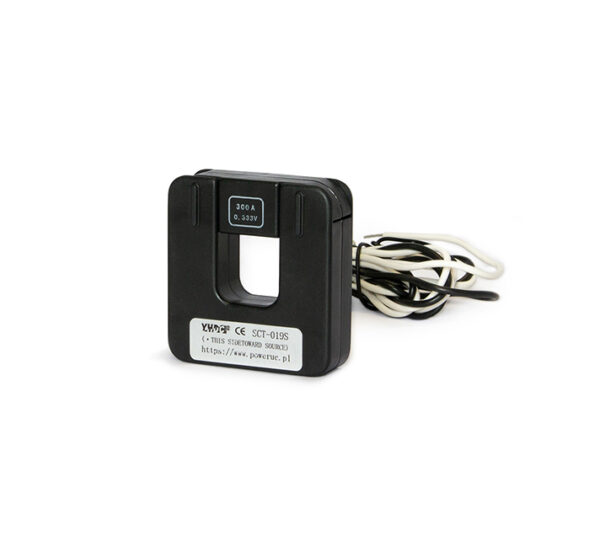

Przekładnik prądowy z dzielonym rdzeniem SCT019s
95,94 zł
Przekładnik prądowy SCT019s z dzielonym rdzeniem to element dodatkowy przeznaczony do współpracy ze sterownikiem OPTI-ENER 2.0/2.0 DIN. Za pomocą przekładnika wyznaczana jest moc bezpośrednio na przewodach fazowych w wewnętrznej instalacji elektrycznej w budynku.
Średnica wewnętrzna przekładnika SCT019s wynosi 19 mm.
- Description
Description
Zastosowanie przekładników prądowych SCT019s
- dla układów pomiarowych napięcia i natężenia prądu: maksymalny prąd do 300 A, maksymalna moc mierzona do 69 kW dla jednej fazy oraz dla instalacji trójfazowej maksymalna moc mierzona do ok. 207 kW,
- w przypadku zastosowania inwertera hybrydowego jako dodatkowego źródła energii, wymagane jest zastosowanie 3 przekładników montowanych na przewodzie zasilającym budynek. Nie należy montować przekładnika na przewodzie zasilającym inwerter,
- w przypadku zastosowania inwertera sieciowego jako dodatkowego źródła energii, wymagane jest zastosowanie 4 przekładników. Czwarty przekładnik należy zamontować zgodnie ze schematem na przewodzie zasilającym inwerter.
Dobór i zabudowa przekładników prądowych w instalacji elektrycznej z inwerterem jako dodatkowym źródłem energii
Liczba przekładników niezbędnych do zastosowania jest zależna od liczby przewodów fazowych w wewnętrznej instalacji elektrycznej. Przekładniki prądowe należy zainstalować zgodnie z ich przeznaczeniem i schematem wg instrukcji montażu i uruchomienia sterownika OPTI-ENER 2.0/2.0 DIN.
