Moduł radiowy G931

Moduł radiowy G931

0 out of 5

289,43  netto

Moduł radiowy G931 stanowi opcjonalne wyposażenie systemu OPTI-ENER, a także sterownika instalacji solarnej G422 i GH26 (od wersji -P06) lub sterownika pomp ciepła G426. Umożliwia bezprzewodową komunikację pomiędzy urządzeniami (sterownikiem, modułami systemu OPTI-ENER i modemem EKO-LAN)

  • Opis

Opis

Zastosowanie Modułu radiowego G931 w systemie OPTI-ENER

Komplet Modułu radiowego G931 składa się z dwóch elementów. Każdy z nich jest podłączany do mających się ze sobą komunikować urządzeń. Przykładowo do centralnej jednostki OPTI-ENER podłączany jest jeden z elementów Modułu radiowego G931, a do modułu OPTI-TEMP drugi element modułu radiowego. Są one podłączane do gniazd RS485 i zastępują tym samym standardowy przewód komunikacyjny. W taki sam sposób można zapewnić bezprzewodową komunikację głównej jednostki OPTI-ENER z modemem EKO-LAN oraz modułem rozszerzającym Konwerter PV.

Miejsce Modułu radiowego G931 w systemie OPTI-ENER

Moduły radiowe G931 mogą być podłączane do centralnej jednostki OPTI-ENER, modemu EKO-LAN, modułu OPTI-TEMP a także do Konwertera PV.

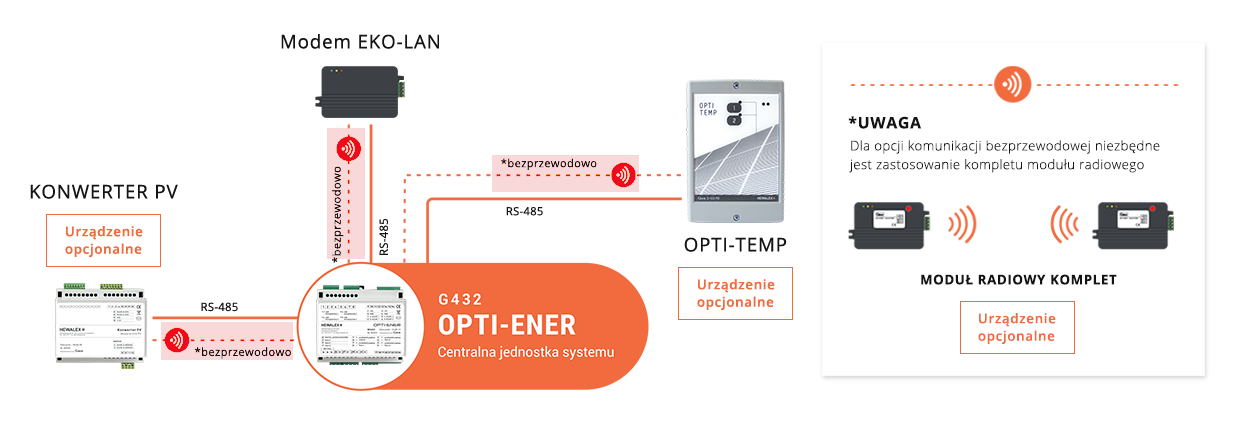

Schemat systemu OPTI-ENER ze wskazaniem podłączenia Modułów radiowych G931

Schemat systemu OPTI-ENER ze wskazaniem miejsc podłączenia Modułów radiowych G931

Zastosowanie Modułu radiowego G931 dla sterownika G422, GH26 i G426

Komplet Modułu radiowego G931 składa się z dwóch elementów. Jeden z nich podłączany jest do gniazda RS485 w sterowniku G422 (wersja sterownika instalacji solarnej zabudowana w Zespole Pompowo-Sterowniczym ZPS), GH26 (wersja sterownika instalacji sterownika do zabudowy na ścianie) lub G426 (sterownik pompy ciepła typoszeregu PCCO i PCWU). Drugi element jest podłączany do gniazda RS485 modemu EKO-LAN. Dzięki temu można zapewnić komunikację bezprzewodową pomiędzy sterownikiem, a modemem EKO-LAN, w sytuacji gdy nie jest możliwe połączenie ich przewodem komunikacyjnym. Współpraca sterownika G422GH26 lub G426 z modemem EKO-LAN pozwala skorzystać z opcji zdalnego nadzoru pracy instalacji solarnej lub pompy ciepła przez Internet przy wykorzystaniu systemu EKONTROL.

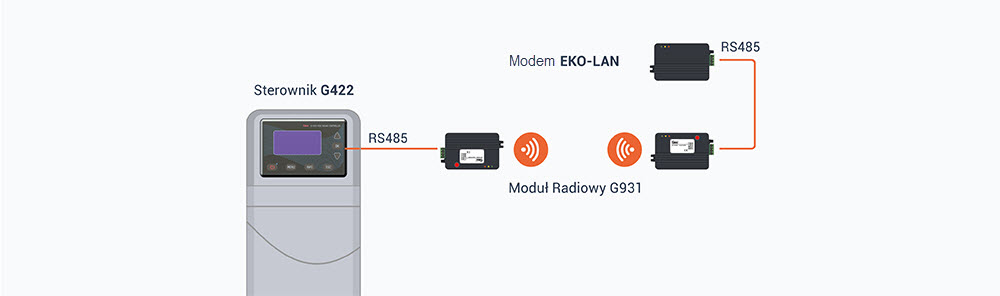

Schemat połączenia sterownika instalacji solarnej G422 z modemem EKO-LAN, za pomocą Modułu radiowego G931

Schemat połączenia sterownika instalacji solarnej G422 z modemem EKO-LAN, za pomocą Modułu radiowego G931



Instrukcja montażu i obsługi_Radio G931_rev1
